６+2石トランジスタラジオの説明

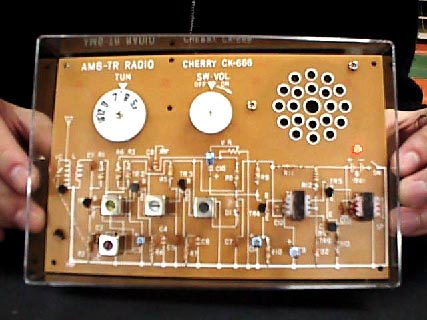

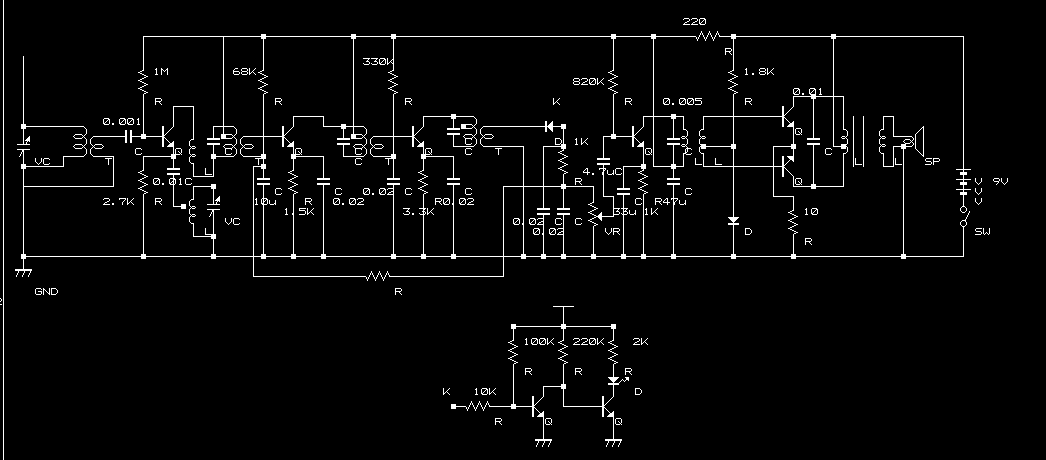

上図はラジオの回路図になります．ＣＥＡＴ で描くのは難しかったのでちゃんと見るように！！ちなみにラジオの回路図とは別に ある下の回路図は，なんと放送局の周波数と同調するとＬＥＤが光るという優れもの なのだ！！！！！左の写真でスピーカーの斜め下で光っているのがそれ．すばらしい!!

下にある表は放送局の周波数，局部発振の周波数とその測定値，
イメージ周波数とその測定値を表にまとめたものである．2段目の
局発は計算上の数値．3段目の局発は発振器で測定した数値である．
2段目のイメージは計算上の数値，3段目のイメージは発振器で測定
したものである．ちなみに局発とは，その放送局の周波数に中間周
波数と言われる455ＫＨｚを足したもの．イメージ周波数とは局発
にさらに455ＫＨｚを足したものであ〜る!!単純な説明ではある
が，私が言えるのはここまでだ!!

放送局	ＡＭ神戸	ＮＨＫ１	ＮＨＫ２	朝日	毎日	大阪
周波数(KHz)	558	666	828	1008	1179	1314
理論
局発(KHz)	1013	1121	1283	1463	1634	1769
イメージ(KHz)	1468	1576	1738	1918	2089	2224
測定
局発(KHz)	1016	1112	1276	1469	1642	1774
イメージ(KHz)	1478	1590	1745	1933	2099	2234.5

放送局	ＡＭ神戸	ＮＨＫ１	ＮＨＫ２	朝日	毎日	大阪
周波数(KHz)	558	666	828	1008	1179	1314
局発(KHz)	1013	1121	1283	1463	1634	1769
イメージ(KHz)	1468	1576	1738	1918	2089	2224
局発(KHz)	1016	1112	1276	1469	1642	1774
イメージ(KHz)	1478	1590	1745	1933	2099	2235
