実際の測定では１０秒おきに測定したが、簡単のため
表では２０秒おきにします。ご了承下さい。

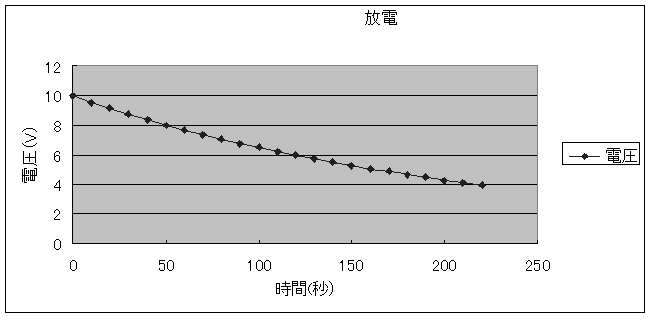

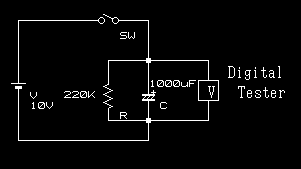

放電とは言ってみれば字のまんまで電気を放つと書くわけだから、１０Ｖの電圧がだんだん減っていく
と思えばよい。正直に言うと私自信あまり憶えていないのだ！
といばることではないが・・・。申し訳ございません！！
実際の測定では１０秒おきに測定したが、簡単のため
表では２０秒おきにします。ご了承下さい。
|
時間 (s) |
0 |
20 |
40 |
60 |
80 |
100 |
|
電圧 (ｖ) |
10 |
9.53 |
8.71 |
7.99 |
7.35 |
6.77 |
|
時間 (s) |
120 |
140 |
160 |
180 |
200 |
220 |
|
電圧（ｖ） |
6.23 |
5.73 |
5.27 |
4.84 |
4.46 |
2.11 |

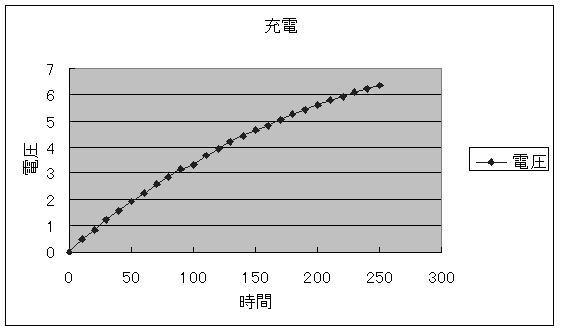

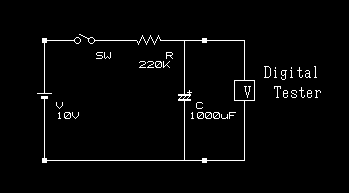

これもまた字のとおりで１０Ｖの電圧が抵抗を通ってコンデンサに貯まっていくというもの。まぁグ
ラフを見ていただいたら一目瞭然と言うわけだが・・・。
おわかりいただけましたでしょ〜か？
|
時間(s) |
0 |
20 |
40 |
60 |
80 |
100 |
120 |
|
電圧（ｖ） |
0 |
0.848 |
1.573 |
2.245 |
2.859 |
3.315 |
3.94 |
|
時間 (s) |
140 |
160 |
180 |
200 |
220 |
240 |
|
|
電圧（ｖ） |
4.41 |
4.83 |
5.24 |
5.59 |
5.92 |
6.21 |
